GRC幕墙施工节点案例

【概要描述】GRC幕墙施工节点案例

  • 分类:行业新闻
  • 作者:
  • 来源:
  • 发布时间:2021-09-29 14:54
  • 访问量:
详情

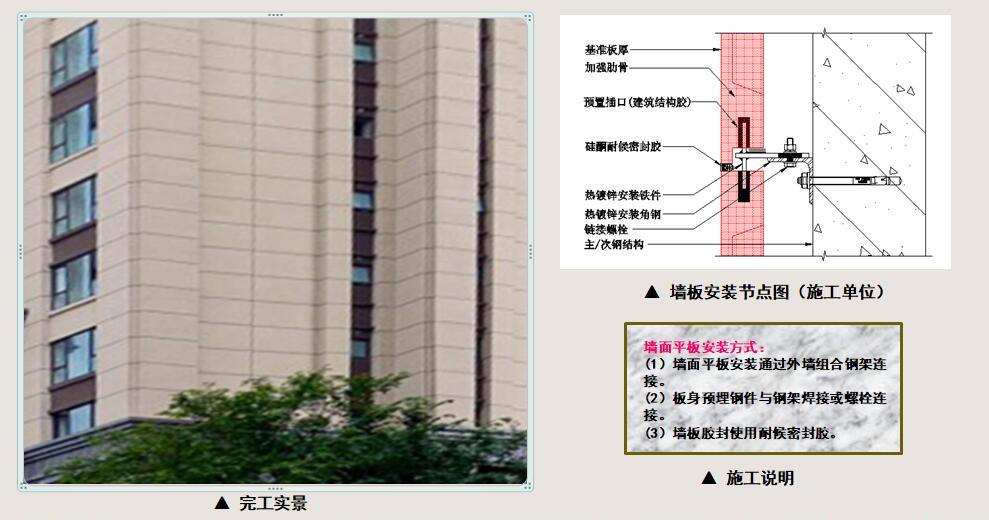

1.GRC幕墙施工节点1墙面平板(仿花岗石)

2.GRC幕墙施工节点2普通构件预埋及安装方式

明孔安装说明:

    明孔安装方式多用于外部涂料构件,仿石面构件安装一般不建议采用明孔安装(除特殊部位或暗角处)。

    (1) 明孔大小统一为直径50*40*25mm锥形孔(孔顶*孔底*深度)。

    (2) 预留明孔处加强肋骨厚度不低于45mm,(肋骨的厚度根据板大小而定)。

    (3) 预埋钢板孔径比匹配膨胀螺栓直径大2mm

    (4) 预埋钢板靠边的GRC保护层厚度不低于10mm

    (5) 明装孔用原料配合胶浆填充。且表面打磨平整。

    (5) 明孔使用圆孔。



预埋钢板安装说明:

    (1) 预埋钢板适用中型板(单位面积在2 ㎡~4 ㎡

    (2) 预埋钢件为40*3mm~4mm厚镀锌钢板,并h横向焊接长度为60mm钢筋。

    (3) 预置钢板与产品背面保留5mm间隙,以保持钢板调整幅度。

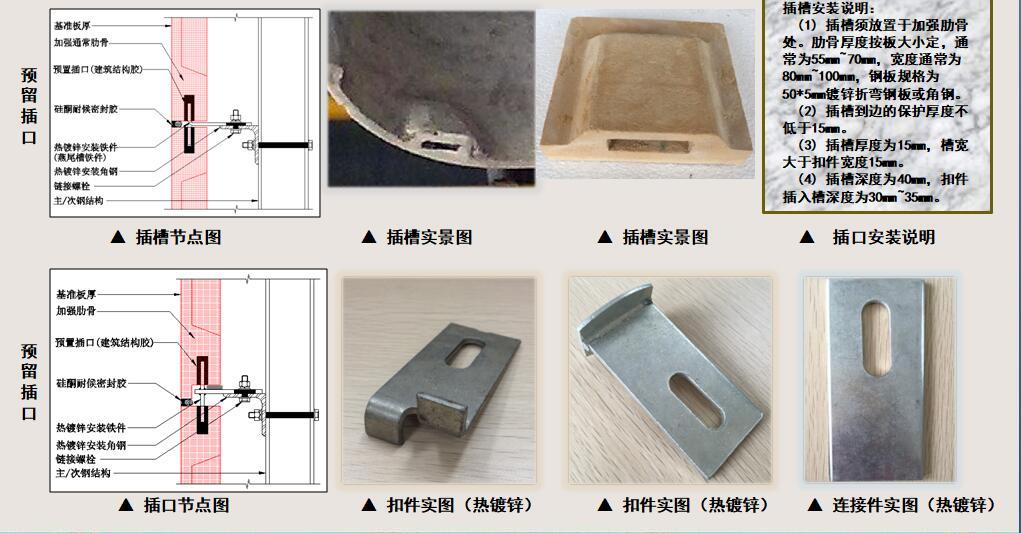

3.GRC幕墙施工节点3构件预埋及安装方式

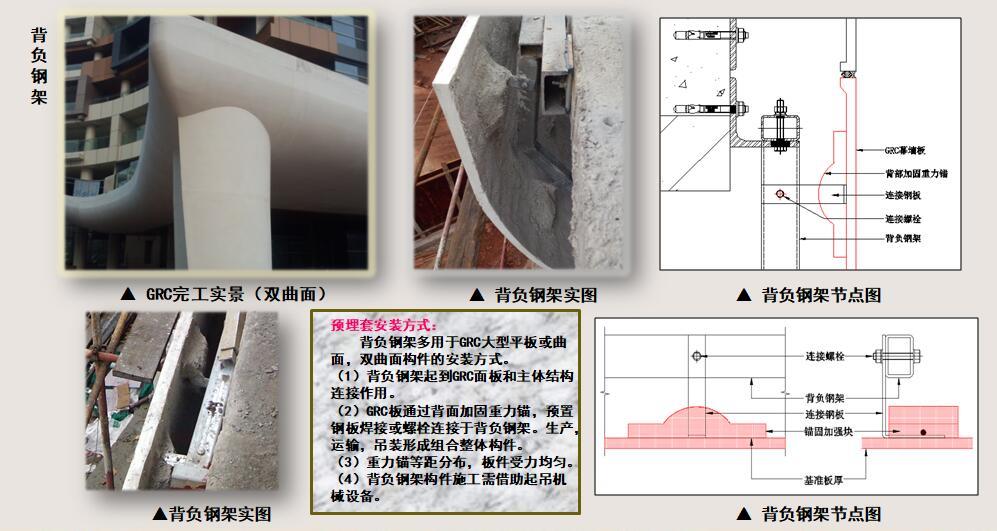

 4. GRC幕墙施工节点4:普通构件预埋及安装方式

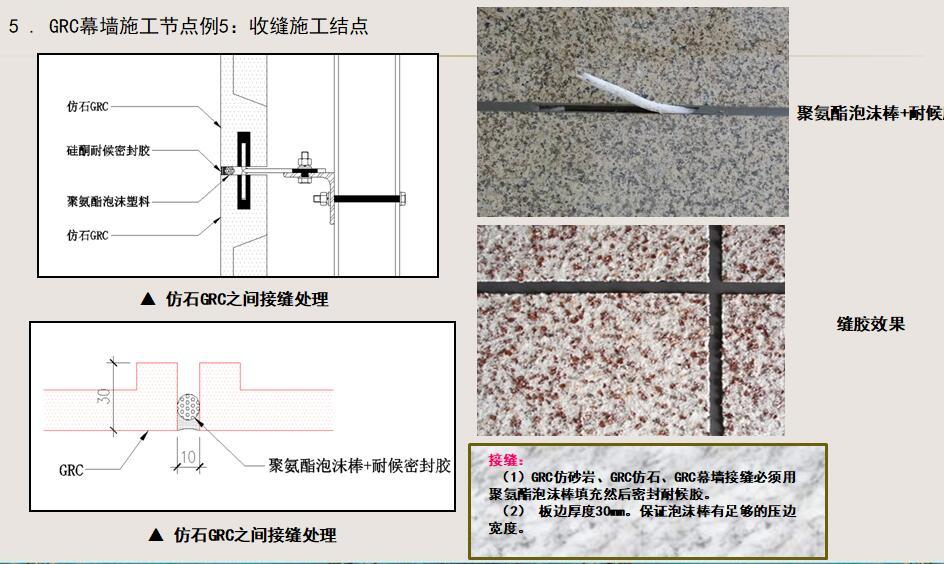

5 . GRC幕墙施工节点5:收缝施工结点
